　　? 產品概述

　　工業裝配式熱電偶通常用來與顯示儀表和計算機配套，直接測量各種生產過程中-200~+1800℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。

　　我公司生產的熱電偶全部符合IEC國際標準和GB/T30429國家標準，有鉑銠30-鉑銠6、鉑銠13-鉑、鉑銠10-鉑、鎳鉻硅-鎳硅鎂、鎳鉻-鎳硅、鎳鉻-康銅、鐵-康銅和銅-康銅等八種。

　　? 工作原理

　　兩種不同成份的導體（稱為熱電極）兩端經焊接形成回路，焊接的一端為測量端，連接顯示儀表的兩端稱為參比端。當測量端和參比端存在溫差時，就會在回路里產生熱電勢，接上顯示儀表，儀表會指示出熱電動勢的對應溫度值。

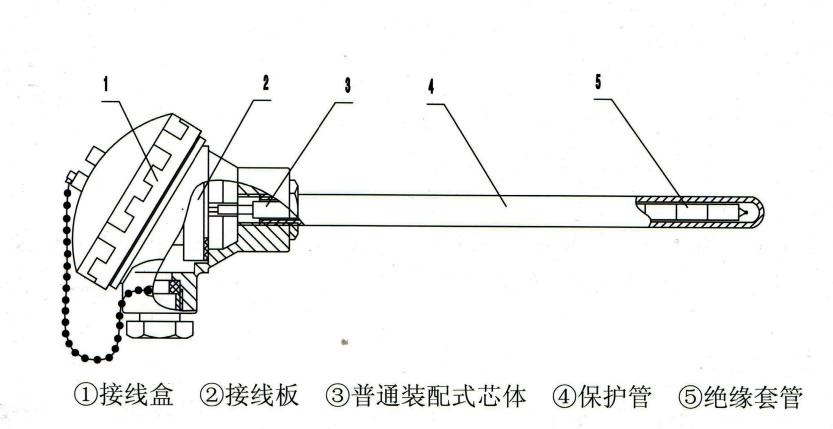

　　? 基本結構

　　各種熱電偶的外形是極不相同的，但是它們的基本結構卻大致相同，通常由熱電極、絕緣管、保護管、接線板、和接線盒等主要部分構成。

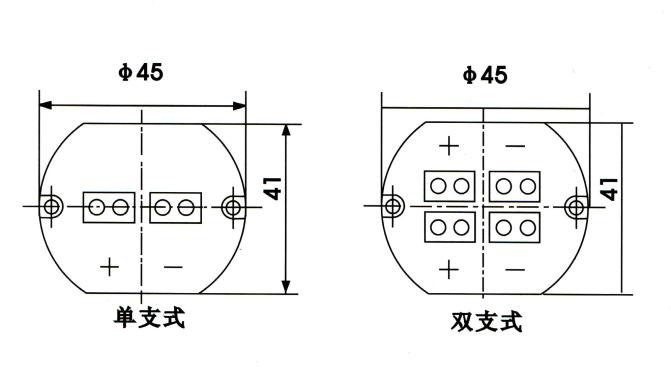

　　? 接線板形式

　　雙支式熱電偶主要用于當工藝過程需要有兩個顯示儀表來同時測量、指示、記錄、和調節同一地點溫度的情況下。

　　? 熱電偶允差等級

熱電偶類型	允差值a(±℃）和有效溫度范圍
熱電偶類型	1級	2級	3級
	0.5或0.004x｜t｜	1或0.0075x｜t｜	1或0.015x｜t｜
T型	-40℃~350℃	-40℃~350℃	-200℃~40℃
	1.5或0.004x｜t｜	2.5或0.0075x｜t｜	2.5或0.015x｜t｜
E型	-40℃~800℃	-40℃~900℃	-200℃~40℃
J型	-40℃~750℃	-40℃~750℃	-
K型	-40℃~1000℃	-40℃~1200℃	-200℃~40℃
N型	-40℃~1000℃	-40℃~1200℃	-200℃~40℃
	t < 1 100℃時為1 t > 1 100℃時為[1+0.003x（t-1 100）]	1.5或0.0025x｜t｜	4或0.005x｜t｜
R型或S型	0℃~1600℃	0℃~1600℃	-
B型	-	600℃~1700℃	600℃~1700℃
允差值可用攝氏溫度偏差值表示，或用上表中溫度（ITS-90攝氏溫度）的函數表示，取兩者中的較大值。廉金屬熱電偶絲材通常滿足表中-40℃以上溫度的制造允差，然而E型、K型和N型熱電偶在低溫段可能不滿足3級制造允差，如果要求熱電偶除滿足1級和/或2級外還符合3級允差，訂購放應明確說明該要求，因為需要對絲材做挑選。對于T型熱電偶，一種絲材難以在整個允差溫度范圍內同時滿足2級和3級允差要求。對于這種情況，有必要縮小有效范圍。
